典型性能-1
性能指標 | 單位 | 參考值 | 測試方法 |
門尼粘度（ML 1+4, 100℃） | MU | 41-49 | ASTM D1646 |
順式含量 | wt% | MIN 96 | INTERNAL METHOD |
揮發性物質 | wt% | MAX 0.75 | ASTM D1416 |
灰分 | wt% | MAX 0.3 | ASTM D1416 |
對于每個裝運批次/交貨，都會頒發質量證書，其中包括發布控制期間確定的產品屬性數據。 質量證書所涵蓋的測試范圍每次都在銷售合同中約定。
典型性能-2-復合物
性能指標 | 單位 | 參考值 | 測試方法 |
復合門尼粘度 | MU | MAX 77 | ASTM D1646 |
拉伸強度（35分鐘） | Kgf/cm3 | MIN 150 | ASTM D412 |
斷裂伸長率（35分鐘）） | % | MIN 440 | ASTM D412 |
145℃ 溫度下3倍模量 | |||
25分鐘 | Kgf/cm3 | 68-108 | ASTM D412 |
35分鐘 | Kgf/cm3 | 74-114 | ASTM D412 |
50分鐘 | Kgf/cm3 | 74-114 | ASTM D412 |
根據 ASTM D-3189配制配方。
產品特點
高順式聚丁二烯橡膠“TJPC 1220”是采用基于齊格勒-納塔（鈷）催化劑的溶液聚合技術生產的。 它具有超過 96% 的 14 順式含量和非常低的玻璃化轉變溫度。固化的“TIPC 1220”由于其低玻璃化轉變溫度，具有優異的性能，如耐磨性、撕裂強度回彈性、耐候性和低滾動阻力（良好的燃油經濟性） （Tg 通常<-90'C）。
應用
TJPC 1220 適用于生產輪胎、地板覆蓋物、鞋類、兒童玩具、橡膠軟管、皮帶和高爾夫球的橡膠混合物。

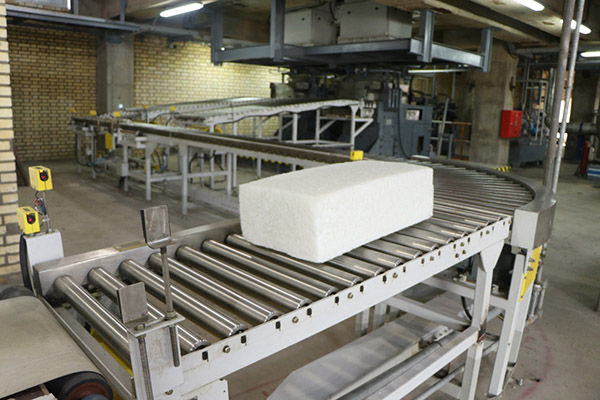

包裝
35 ±0.5 KG 每包，聚乙烯薄膜包裹。
每箱 36 包 (1260±18 KG)。
運輸
TJPC 1220 通常使用廂式貨車、鐵路集裝廂和標準集裝箱運輸。 非危險品材料。
貯存
產品應儲存在遮蔽條件下，避免陽光直射，遠離輻射加熱環境，貯存溫度不應超過 30°C。
Copyright ? 2026 河南軒諾化工有限公司 All rights reserved 豫ICP備2023001506號-1
